تصميم حديد التسليح المزروع بعد التثبيت: لماذا لا يمكن اختصار التصميم في “عمق تثبيت” فقط؟

في كثير من المشاريع، ما زال تصميم حديد التسليح المزروع بعد التثبيت (Post-Installed Rebar) يُختزل في سؤال بسيط:

“كم عمق التثبيت المطلوب؟”

لكن هندسيًا، هذا السؤال غير كافٍ.

لأن تصميم حديد التسليح المزروع ليس اختيار رقم عشوائي أو تطبيق قاعدة ثابتة مثل “10d” أو “15d”.

بل هو عملية تحقق إنشائي كاملة تهدف إلى ضمان أن الوصلة قادرة على نقل الأحمال بأمان طوال عمر المنشأ.

الهدف الحقيقي ليس فقط تثبيت السيخ داخل الخرسانة، بل التأكد من أن النظام بالكامل يستطيع تحمل الأحمال المطلوبة دون حدوث أي آلية فشل حرجة.

⸻

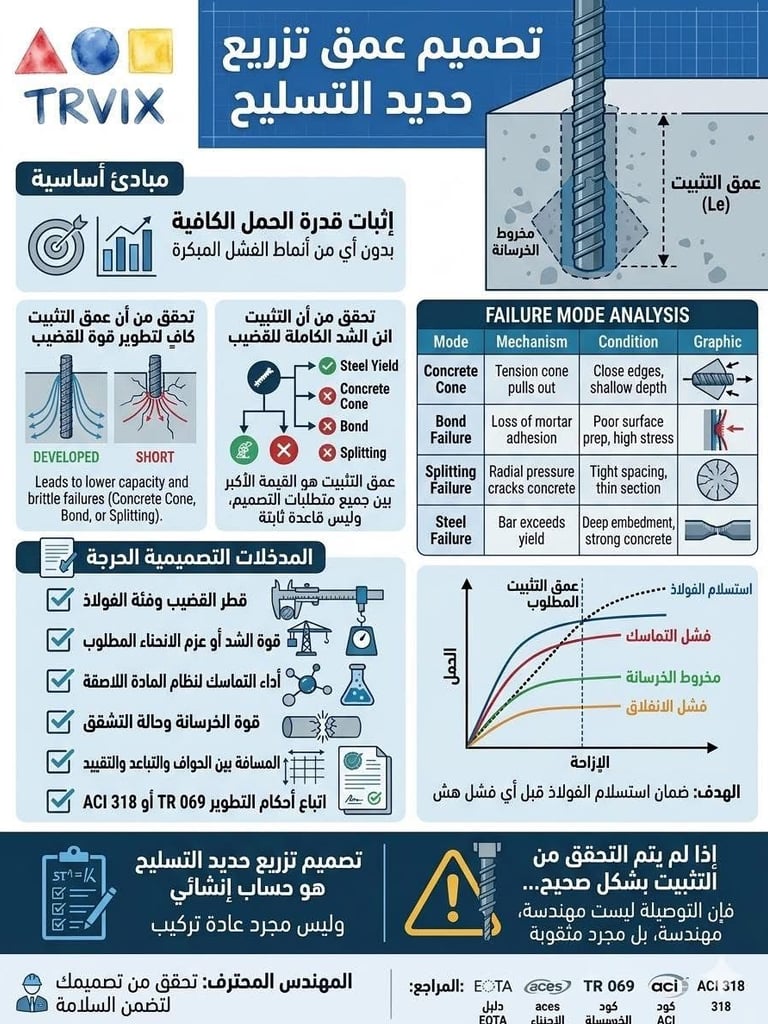

ما معنى “التطوير الكامل” لحديد التسليح المزروع؟

عندما نقول إن السيخ “مطوّر بالكامل” (Fully Developed)، فهذا يعني أن السيخ قادر على الوصول إلى إجهاد الخضوع الخاص بالحديد قبل حدوث أي فشل في:

* التماسك بين المادة اللاصقة والخرسانة.

* التماسك بين المادة اللاصقة والسيخ.

* مخروط الخرسانة (Concrete Cone Failure).

* انشطار الخرسانة (Splitting Failure).

* الانسحاب (Pull-Out Failure).

وهنا تظهر نقطة مهمة جدًا:

قد يكون السيخ ثابتًا داخل الخرسانة فعليًا، لكنه ليس مطوّرًا إنشائيًا.

وهذا الفرق هو ما يميز بين التنفيذ العادي والتصميم الهندسي الحقيقي.

⸻

لماذا لا تصلح قاعدة “10d” دائمًا؟

في بعض الحالات، قد يكون عمق تثبيت يساوي 10 أضعاف قطر السيخ كافيًا.

وفي حالات أخرى، قد يكون غير آمن تمامًا.

السبب أن عمق التثبيت المطلوب يعتمد على مجموعة كبيرة من المتغيرات، وليس على قطر السيخ فقط.

تشمل هذه المتغيرات:

1. قطر السيخ ودرجة الحديد

كلما زادت مقاومة الحديد أو زاد القطر، زادت القوى المطلوب نقلها داخل الخرسانة.

وهذا قد يتطلب:

* طول تطوير أكبر.

* إجهادات تماسك أعلى.

* قدرة أكبر على مقاومة الفشل الخرساني.

⸻

2. الأحمال التصميمية

هل الوصلة معرضة لـ:

* شد مباشر؟

* عزوم؟

* أحمال ديناميكية؟

* أحمال زلزالية؟

* أحمال مستمرة طويلة الأمد؟

كل حالة تغيّر طريقة الحساب وعمق التثبيت المطلوب.

⸻

3. أداء مادة التثبيت الكيميائي

ليست كل المواد اللاصقة متساوية.

قد تختلف الأنظمة في:

* مقاومة التماسك.

* الأداء في الخرسانة المتشققة.

* مقاومة الزحف تحت الأحمال المستمرة.

* الأداء الحراري.

* سلوكها طويل الأمد.

ولهذا لا يمكن تصميم عمق التثبيت بدون معرفة الأداء المعتمد للنظام المستخدم.

4. حالة الخرسانة

هل الخرسانة:

* متشققة أم غير متشققة؟

* ضعيفة أم عالية المقاومة؟

* قديمة أم حديثة؟

* جافة أم مشبعة بالرطوبة؟

هذه العوامل تؤثر مباشرة على:

* مقاومة التماسك.

* احتمالية الانشطار.

* مقاومة مخروط الخرسانة.

⸻

5. المسافات والحواف

المسافة من الحواف والتباعد بين الأسياخ قد تتحكم بالكامل في آلية الفشل.

في بعض الحالات، لا يكون الفشل بسبب ضعف المادة اللاصقة أصلًا، بل بسبب:

* تكسير الخرسانة عند الحافة.

* تداخل مخاريط الفشل.

* ضعف الحصر الخرساني.

ولهذا فإن التصميم الصحيح لا يعتمد على العمق فقط، بل على هندسة العنصر بالكامل.

⸻

الفرق بين تصميم TR 069 و ACI 318

من أكثر الأخطاء الشائعة اعتبار أن جميع طرق التصميم متطابقة.

لكن عمليًا، هناك اختلافات مهمة بين:

* EOTA TR 069

* ACI 318 Development Length Provisions

TR 069

يركز على:

* سلوك حديد التسليح المزروع.

* نقل القوى بين الخرسانة والحديد.

* التحقق من آليات الفشل المختلفة.

* أداء الأنظمة الكيميائية المعتمدة.

ويُستخدم بشكل واسع مع الأنظمة الحاصلة على ETA.

⸻

ACI 318

يعتمد على مفهوم طول التطوير وربط التسليح وفق متطلبات الكود الأمريكي.

وقد تختلف الفلسفة التصميمية ومتطلبات الأمان عن الأنظمة الأوروبية.

ولهذا يجب دائمًا تحديد المرجعية التصميمية المستخدمة منذ البداية.

⸻

أخطر نقطة في التصميم: الفشل غير المرئي

المشكلة أن كثيرًا من الوصلات تبدو سليمة بعد التركيب.

لكن الفشل الحقيقي يظهر فقط تحت الحمل.

قد يبدو السيخ ثابتًا، بينما:

* التماسك غير كافٍ.

* هناك فراغات داخل الثقب.

* الخرسانة معرضة للانشطار.

* طول التطوير غير كافٍ للوصول لخضوع الحديد.

وهنا يصبح النظام معرضًا لفشل مفاجئ وخطير.

⸻

التنفيذ الجيد لا يعوض التصميم الخاطئ

حتى أفضل عملية تركيب لا تستطيع إصلاح تصميم غير صحيح.

يمكن تنفيذ:

* تنظيف ممتاز للثقب.

* حقن صحيح للمادة.

* تركيب احترافي.

لكن إذا كان عمق التثبيت نفسه غير كافٍ هندسيًا، فالوصلـة ستظل غير آمنة.

التنفيذ الجيد لا يعوض الحساب الخاطئ.

⸻

الخلاصة

تصميم حديد التسليح المزروع بعد التثبيت ليس مجرد “ثقب + مادة + سيخ”.

بل هو نظام إنشائي كامل يجب التحقق منه وفق:

* الأحمال.

* آليات الفشل.

* خصائص الخرسانة.

* أداء المادة اللاصقة.

* متطلبات الكود المعتمد.

السؤال الحقيقي ليس:

“كم عمق التثبيت؟”

بل:

هل يستطيع السيخ الوصول إلى خضوع الحديد قبل أن يفشل نظام الخرسانة أو التماسك؟

إذا لم يتم التحقق من ذلك هندسيًا، فالوصلـة ليست تصميمًا إنشائيًا…

بل مجرد ثقب تم حفره.
